УСТРОЙСТВО УПРАВЛЕНИЯ ТОКООГРАНИЧЕНИЕМ «УТО-01Ф11М200» КОММУТИРУЕМОЕ СО СЧЕТЧИКОМ «МЕРКУРИЙ 200»

Устройство управления токоограничением УТО-01Ф11М200, коммутируемое со счетчиком электрической энергии «Меркурий 200», предназначено для ступенчатого управления ограничением мощности потребления электрической энергии электрической сети однофазного переменного тока 220В, частотой 50Гц. Устройство автоматически ограничивает (отключает) потребителя электрической энергии при привышении последним одного из 4-х установленных уровней потребляемой мощности. В устройстве УТО-01Ф11М200 реализовано ручное переключение ступеней ограничения с применением инфракрасного пульта. В качестве размыкателя используется автоматический выключатель дифференциального типа (АВДТ) или устройство защитного отключения (УЗО) с дифференциальным током срабатывания не более 300мА.

УТО-01Ф11М200

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УТО-01Ф11М200

  • возможность ступенчатого управления ограничением (отключением) электрической энергии;
  • отсутствие аналогов на рынке.

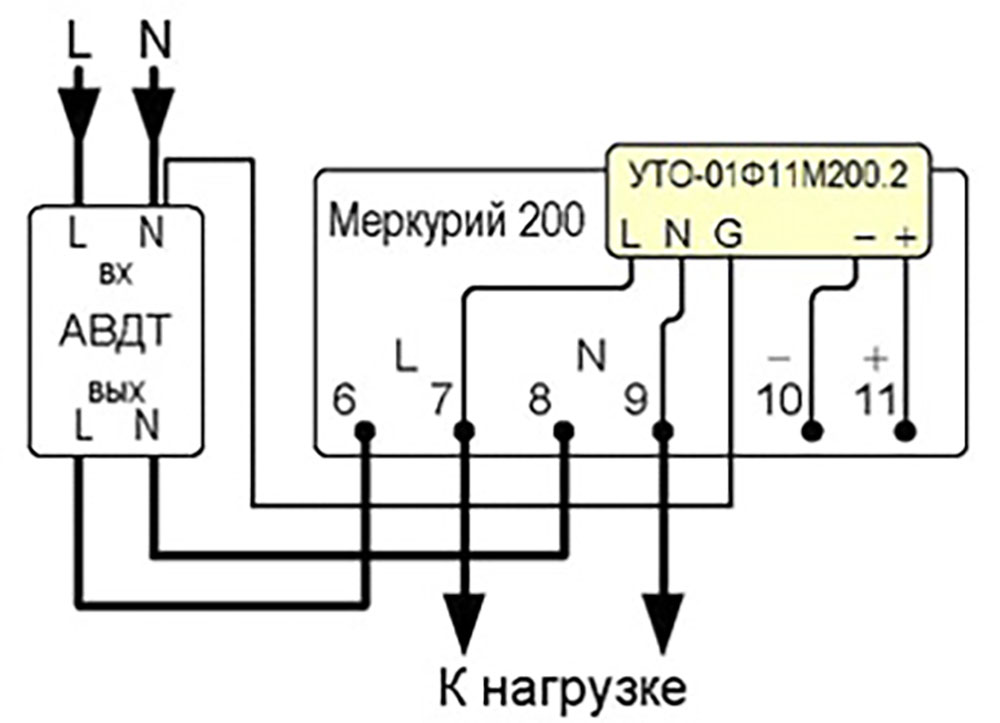

СХЕМА ПОДКЛЮЧЕНИЯ УТО-01Ф11М200

УТО-01Ф11М200

По степени защиты УТО-01Ф11М200 соответствует IР20 по ГОСТ 14254, по устойчивости к воздействию температуры и влажности окружающей среды соответствуют исполнению УХЛ (NF) по ГОСТ 15150.

# Технические характеристики Значение
1 Рабочее напряжение переменное 220В (+10, –20%)
2 Частота напряжения сети 50Гц ± 5%
3 Номинальная мощность* 14 кВт (~63А)
4 Уровни ограничения электроэнергии 100, 33, 11, 4 и 0% от номинальной мощности (тока)
5 Переключение уровней ограничения осуществляется с помощью ИК-пульта

* по требованию заказчика может быть установлена номинальная мощность соответствующая токам применяемого АВДТ (УЗО) 20; 25; 32; 40; 50, 63А

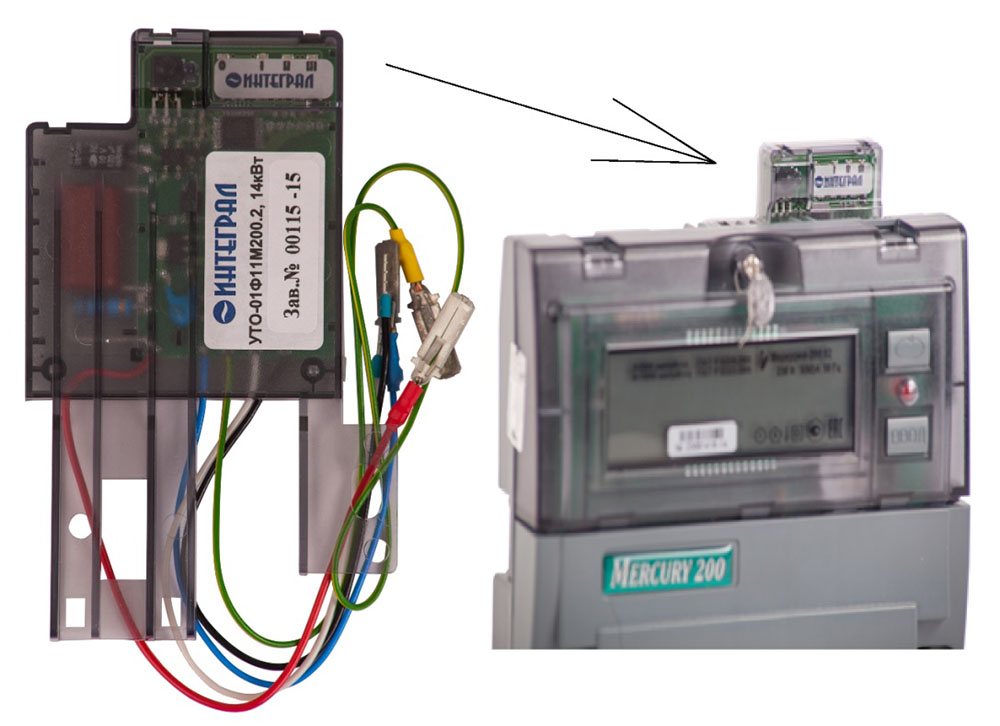

Устройство УТО-01Ф11М200 устанавливается вместе с электросчетчиком «Меркурий 200» либо на металлическое основание из комплекта поставки счетчика, либо на DIN рейку через адаптер из комплекта поставки УТО-01Ф11М200.

Электрические соединения устройства УТО-01Ф11М200 с электросчетчиком «Меркурий 200» находятся под крышкой клеммной коробки счетчика.
