ИНТЕГРА 102
Счетчик электрической энергии

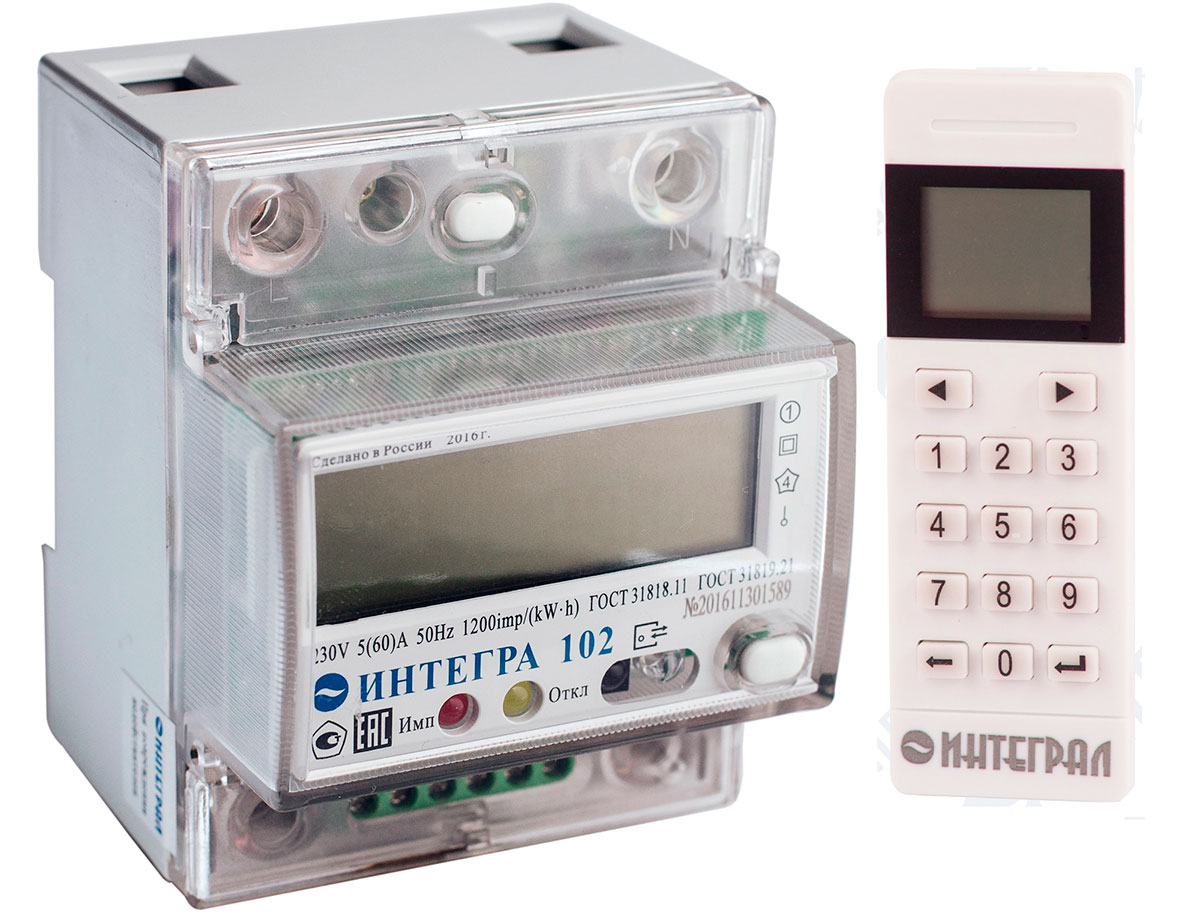

Счетчик электрической энергии однофазный многотарифный с функцией ограничения мощности ИНТЕГРА 102

Счетчик электрической энергии ИНТЕГРА 102 используется для измерения и учета активной энергии в однофазных цепях переменного тока 230 В с частотой 50 Гц и передачи телеметрической информации о расходуемой электроэнергии при использовании в автоматизированных системах сбора данных (ССД).

Счетчик электрической энергии ИНТЕГРА 102 соответствует требованиям (стандартам и регламентам), установленным для электросетевого хозяйства, зарегистрирован в Государственном реестре средств измерений РФ (регистрационный № 63624-16) и внесен в Перечень приборов учета электрической энергии, применяемых для коммерческого учета в АО «МОСЭНЕРГОСБЫТ».

ИНТЕГРА 102

Счетчик электрической энергии ИНТЕГРА 102 устанавливается в однофазной электрической сети потребителя электроэнергии и имеет возможность осуществлять ступенчатое ограничение путём отключения подачи электроэнергии при превышении установленного уровня мощности потребления или полное отключение электроэнергии. Операции по введению ограничения или полного отключения от подачи электроэнергии могут осуществляться как по системе АСКУЭ, так и с помощью инфракрасного (ИК) пульта.

Счетчик обеспечивает выполнение следующих функций:

  • измерение тока;
  • измерение напряжения;
  • вычисление активной мощности;
  • регистрация потребляемой энергии;
  • отсчет времени и календарной даты;
  • отключение потребителя от сети по команде оператора и подключение к сети после устранения причин отключения;
  • автоматическое отключение потребителя от сети при превышении установленного уровня потребления электроэнергии и автоматическое подключение к сети через установленное время с последующим выключением, если не устранено превышение уровня потребления с ограничением числа попыток автоматического включения;
  • вывод на ЖКИ потребительских и сервисных данных;
  • возможность конфигурирования параметров счетчика с помощью компьютера;
  • возможность изменения тарифного расписания через ССД;
  • накопление данных в энергонезависимой памяти;
  • введение ступеней ограничения мощности потребляемой энергии.

По устойчивости к воздействию температуры и влажности окружающей среды счетчики ИНТЕГРА 102 соответствуют исполнению УХЛ (NF) по ГОСТ 15150. По степени защиты, обеспечиваемой оболочкой, счетчик ИНТЕГРА 102 соответствует IР20 по ГОСТ 14254.

# Технические характеристики Значение
1 Класс точности по ГОСТ 31819.21-2012 при измерении энергии 1,0
2 Базовый/ максимальный ток 5/60А
3 Установленный режим напряжения от 207 до 253В
4 Полная (активная) мощность, потребляемая цепью напряжения не более 1,5Вт
5 Полная мощность, потребляемая цепью тока не более 0,1В°А
6 Установленный рабочий диапазон температур -10….+45 град.С
7 Количество тарифов 4
8 Масса не более 0,3 кг
9 Габаритные размеры 72 х 90 х 74 мм
10 Крепление на стенку и DIN-рейку
11 Средняя наработка до отказа не менее 320000 ч
12 Средний срок службы не менее 30 лет
13 Межповерочный интервал 16 лет
14 Интерфейсы ИК-порт, RS 485, импульсный выход
15 Ступенчатый выбор степени ограничения потребляемой мощности по системе АСКУЭ и с помощью ИК пульта от 0 до 100%
16 Наличие встроенного реле есть
17 Автоматическое отключение потребителя от сети при превышении установленного уровня потребления электроэнергии и автоматическое подключение к сети через установленное время с последующим выключением, если не устранено превышение уровня потребления с установкой числа попыток автоматического включения есть
